 광전자식안전장치


광전자식안전장치 3광축

광전자식안전장치 6광축

광전자식안전장치 9광축

3광축 SB-2003

6광축 SB-2006

9광축SB-2009



광전자식안전장치 12광축

광전자식안전장치 15광축

12광축 SB-2012

15광축 SB-2015


1.고성능. 고신뢰성
작업자의 손가락 하나라도 광선을 차단하면 완벽한 검출감도 (최소 검출물체직경 10m/m)에 의해 신속히 작동하는 고성능화로 최대 안전성을 보장합니다.

2.정전시에도 안전합니다.
정전이나 단선, 전원 스위치의 OFF시에도 안전성 위주로 설계되었으므로 안전합니다.

3.신속한 동작
검출 응답 속도가 전자회로에 의한 출력 방식으로 10ms 이내에 감지되므로 신속 정확하게 작동됩니다.

4.생산성 향상
안전성 위주의 기능과 작업 환경을 고려하여 설계 제작하였으므로, 기존 안전장치의 결점을 완전보완하여 능률적인 작업 방법으로 생산성 향상을 가져다 줍니다.

5.설치 및 광축 조정의 간소화
광축 형성에 반사경을 사용하는 반사방식 채용으로 설치, 시공 및 금형교환시 광축 조정이 간편하며, 기계의 충격에도 광축의 어긋남이 없습니다. 또한 배선도 간편하게 되어 있습니다.

6.콤팩트한 구조
광학 장치와 전자회로를 일체의 캐비넷에 수용한 콤팩트한 설계로서 좁은 공간에서도 설치가 가능하며 완벽한 방진 구조 채택으로 고장이 없습니다.

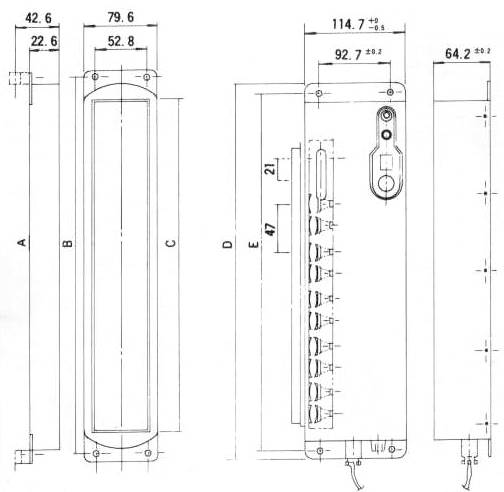

√ 외부사양


Model

SB-2003

SB-2006

SB-2009

SB2012

SB-2015

A

267

402.2

537.9

673.4

859.9

B

247

382.4

517.9

653.4

839.9

C

170.6

368.4

441.5

577

763.5

D

290

390

530

670

810

E

270

370

510

650

790

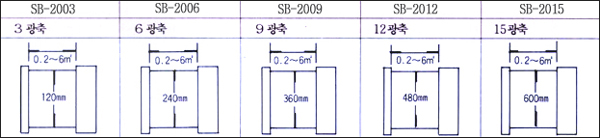

검출법위
광축핏치 찬넬 광축간 40mm. 투수광기 사이 20mm
응답시간 10ms
설치거리 0.2~6mm
출력방식 차광시 릴레이 점검 개방
사용릴레이 DC 12V P
수명개체수 500만회 이상
렐즈 유효경 ∮15mm
표시등 입광시 적색 LED 점등
변조방식 펄스 변조 방식
사용전원 AC 110, 220, 380, 440V ±10%
소비전력 15VA 이하


성능검정합격증

SB-2003

SB-2006

SB-2009

SB-2012

SB-2015
